 Структурная схема системы гарантированного электропитания


Системы гарантированного электропитания (СГЭ) предназначены для минимизации негативного влияния внештатных ситуаций в электропитающих сетях.

В зависимости от требований Клиентов к электропитанию, «Группа компаний АМИКС» предлагает различные варианты построения систем электропитания.

В простейшем варианте в качестве СГЭ используется два ввода электропитания от разных трансформаторных подстанций (ТП) , которые подключаются к главному распределительному щиту (ГРЩ) с автоматическим вводом резерва (АВР), который переключает потребителей на работающий ввод.
Если необходимо обеспечить предприятие гарантированным питанием при выходе из строя сразу двух вводов от ТП, либо существует только один ввод от ТП, применяют схему СГЭ с дизельной электростанцией (ДЭС) с автоматическим запуском. Для повышения надежности могут устанавливаться несколько ДЭС.

Необходимо отметить, что данная схема предполагает перебои в подаче электроэнергии во время запуска ДЭС и входа ее в рабочий режим.

Если на предприятии существуют объекты, не допускающие даже кратковременных перебоев в электроснабжении, в схему СГЭ необходимо включать источник бесперебойного электропитания (ИБП), который обеспечит электроснабжением наиболее критичные объекты на время переключения вводов, либо на время запуска ДЭС.

Для повышения надежности СГЭ могут устанавливаться несколько ИБП.

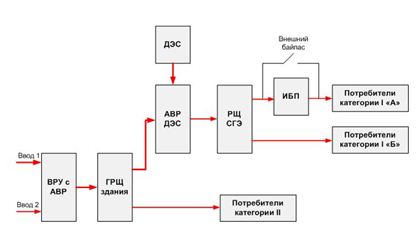

Структурная схема системы гарантированного электропитания с источником бесперебойного элекропитания




ВРУ – вводно-распределительное устройство
АВР – автоматический ввод резерва
ГРЩ – главный распределительный щит
РЩ – распределительный щит
ДЭС – дизельная электростанция
ИБП – источник бесперебойного электропитания
Потребители категории I «А» - потребители, не допускающие перебоев в электроснабжении
Потребители категории I «Б» - потребители, допускающие кратковременные перебои в электроснабжении
Потребители категории II - потребители, допускающие перебои в электроснабжении в случае аварийных и регламентных отключений

Оптимальным решением является построение системы гарантированного электропитания с ИБП, которая включает в себя компоненты всех более простых систем. Исключение ИБП негативно влияет на работоспособность даже относительно некритичных к перебоям электроснабжения объектам Клиента вследствие возникновения переходных процессов и помех при коммутации нагрузки. Такие переключения могут вызвать выход из строя блоков питания радиоэлектронной аппаратуры, электродвигателей холодильников и прочего оборудования.
